Termékleírás

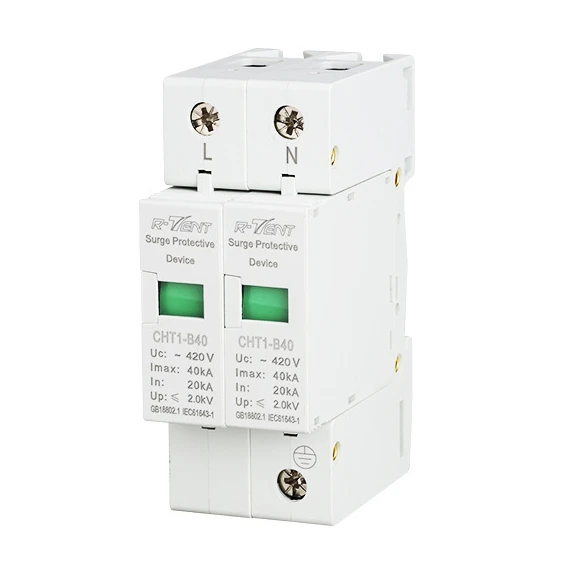

CHT 1- b sorozatú túlfeszültség-védő (rövidben.spd, álnév: túlfeszültség-védő, túlfeszültségű arrecter) alkalmas TN-S, TN-CS, t, T-t. IEC 61643-1, GB18802.1, 35 mm-es szabványos sínt alkalmaz, a túlfeszültség-védő eszköz modulján meghibásodott. Ha az SPD meghibásodik a túlzott hő és a túláram, a meghibásodás elősegíti az elektriai eszközöket, ha a modulátortól elválasztják, és ha a modulációt választják, ha a modulációt a modulumokból áll, ha a modulációt a modulumok helyettesítik.

Fő műszaki paraméterek

Műszaki paraméterek Mód	Cht 1- b
A névleges működési feszültség UC (V ~)	110V 380V	220V 380V	220V 380V
Maximális folyamatos működési feszültség UCV-	385V 420V	385V 420V	385V 420V
Feszültségvédelmi szint (v ~) KV	Kevesebb vagy egyenlő, vagy annál kisebb, mint 2,8 -nál kevesebb vagy egyenlő, mint 3,2	Kevesebb vagy egyenlő, vagy annál kisebb, mint 2,2 -nél kisebb vagy egyenlő 3,5 -nél	Kevesebb vagy egyenlő 2 -nél. 0 kevesebb, mint 2,3
Névleges kisülési áram (8/μ20 μs) KA	60	40	30
Maximális kisülési gyakorlat Lmax (8/μ20 μs) KA	100	80	60
Válaszidő NS	<25
Az LN vonal CMOSS szakasza	16,25	10,16	10,16
A PE vonal CMSS szakasza	25,35	25	16,25
Biztosíték vagy swtch (A)	63A	63A	63A,32A
Működési környezet (C)	-40C ~+85C
Relatív páratartalom (25 fok)	Kevesebb vagy egyenlő 95%
rendezés	Standard sín 35 mm
Külső burkolat anyag	Rost üveg megerősített műanyag

Alkalmazási kör és telepítési helyzet

A CHT 1- b sorozatú túlfeszültség-védőeszköz megfelelő Forb fokozatú világításbiztos, az LPZOA zóna vagy az LPZOB és az LPZ1 zónára telepítve, amely védi az elektromos hálózatot, amelyet a Thunder vagy a túlfeszültség nem sokkolt. Az épület bejövő vége.
